Mô tả

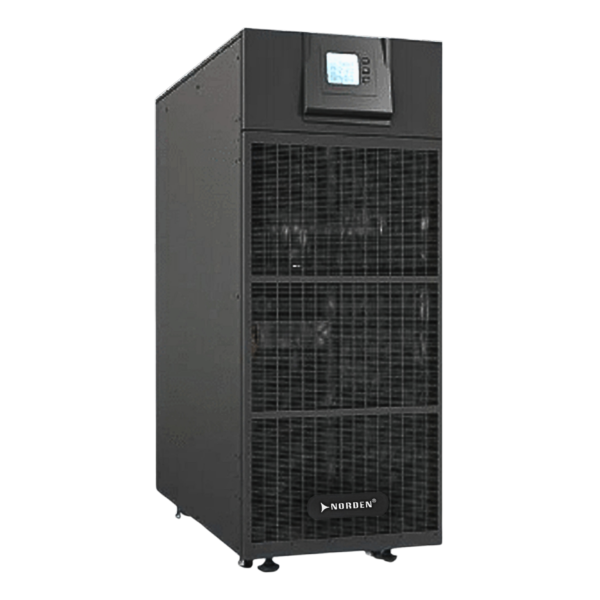

UPS Double Conversion Không Biến Áp 160kVA 3/3 với màn hình LCD 5 inch là một thiết bị nguồn điện liên tục (UPS) hiện đại, mang đến hiệu suất cao và độ tin cậy tối đa cho các hệ thống điện tử quan trọng. Thiết bị này được thiết kế để bảo vệ các thiết bị khỏi các sự cố điện năng, đảm bảo hoạt động liên tục và ổn định.
Các Tính Năng Chính
- Công Nghệ Chuyển Đổi Kép Trực Tuyến (Online Double Conversion): UPS sử dụng công nghệ chuyển đổi kép trực tuyến, chuyển đổi điện từ AC sang DC và sau đó trở lại AC. Quá trình này đảm bảo nguồn điện luôn ổn định và sạch, loại bỏ hoàn toàn các biến động điện áp và tần số.
- Thiết Kế Không Biến Áp (Transformer-less): Thiết kế không biến áp giúp giảm trọng lượng và kích thước của thiết bị, tăng hiệu suất và tiết kiệm năng lượng. Điều này làm cho thiết bị trở nên linh hoạt và dễ dàng tích hợp vào nhiều môi trường khác nhau.
- Công Suất Mạnh Mẽ 160kVA: Với công suất đầu ra lên đến 160kVA (160,000W), thiết bị này đáp ứng nhu cầu năng lượng của các hệ thống lớn và phức tạp, phù hợp cho các trung tâm dữ liệu, máy chủ và các thiết bị công nghiệp nặng.
- Giao Diện LCD 5 inch Hiển Thị Thông Minh: Màn hình LCD 5 inch cung cấp giao diện người dùng thân thiện, giúp theo dõi và quản lý các thông số hoạt động của UPS như điện áp đầu vào, điện áp đầu ra, tần số, tải, điện áp pin và nhiệt độ bên trong. Giao diện này giúp người dùng dễ dàng kiểm soát và vận hành thiết bị.
- Độ Ổn Định Điện Áp và Tần Số: Hệ thống điều chỉnh điện áp tự động (AVR) duy trì mức điện áp ổn định, bảo vệ thiết bị khỏi các biến động điện áp và tần số. Điều này đảm bảo rằng nguồn điện luôn ở trạng thái tối ưu cho các thiết bị.
- Giao Diện Truyền Thông Đa Dạng: Thiết bị hỗ trợ nhiều giao diện truyền thông như RS232, USB, thẻ SNMP (tùy chọn), và thẻ Modbus, giúp dễ dàng kết nối và quản lý từ xa. Điều này tạo điều kiện cho việc giám sát và điều khiển UPS một cách hiệu quả.
- Chế Độ Tiết Kiệm Năng Lượng (ECO Mode): Chế độ ECO giúp tiết kiệm năng lượng khi không cần thiết, giảm tiêu thụ điện năng và tăng cường hiệu quả hoạt động tổng thể của hệ thống.
- Khả Năng Khởi Động Nguội: Tính năng khởi động nguội cho phép UPS khởi động ngay cả khi không có nguồn điện đầu vào, đảm bảo hoạt động liên tục của thiết bị trong mọi tình huống khẩn cấp.
| Công suất | |
| VA | 160 000 |
| Watts | 160 000 |
| Đầu vào | |
| Điện áp đầu vào | 380/400/415Vac (3Ph+N+PE) |
| Phạm vi điện áp hoạt động | 305~485Vac (tải đầy) 138~305Vac (tải 40%) |
| Phạm vi tần số hoạt động | 40~70Hz |
| Hệ số công suất đầu vào | ≥0.99 |
| Điện áp tối đa | 220Vac:+25% (tùy chọn +10%,+15%,+20%) 230V: +20% (tùy chọn +10%,+15%) 240V: +15% (tùy chọn +10%) |
| Điện áp tối thiểu | -45% (tùy chọn -20%,-30%) |
| Bỏ qua phạm vi tần số | Phạm vi bảo vệ tần số: ±10％ |
| Đầu vào máy phát điện | Hỗ trợ |
| Tổng méo dạng sóng điện áp | <3% (tải tuyến tính) |
| Đầu ra | |
| Điện áp đầu ra | 380/400/415Vac (3Ph+N+PE) |
| Hệ số công suất đầu ra | 0.9 |
| Điều chỉnh điện áp | ±1% |
| Phạm vi tần số (chế độ dòng) | ±1%/±2%/±4%/±5%/±10% tần số định mức (Tùy chọn) |
| Phạm vi tần số (chế độ pin) | 50/60(±0,2%)Hz |
| Hệ số đỉnh | 3:1 |
| Tổng méo dạng sóng điện áp | ≤2% THD (tải tuyến tính), ≤4% THD (tải phi tuyến tính) |
| Pin | |
| Điện áp pin | ±180/±192/±204/±216/±228/±240/±252/±264/±276/±288/±300Vdc (30/32/34/36/38/40/42/44/46/48/50 cái) |
| Dòng sạc | 60A |
| Tính năng hệ thống | |
| Thời gian chuyển đổi | Chuyển từ nguồn chính sang pin: 0ms Chuyển từ nguồn chính sang chế độ bỏ qua: 0ms |
| Quá tải (Chế độ đường dây) | ≤110%: quá tải 60 phút ≤150%: quá tải 1 phút >150% 1,2 giây chuyển sang chế độ bỏ qua ngay lập tức |
| Quá tải (Chế độ bỏ qua) | 30°C: 135% Quá tải dài hạn 40°C: 125% Quá tải dài hạn >1000%, 100ms |
| Cảnh báo | Quá tải, tiện ích bất thường, lỗi UPS, pin yếu, … |
| Bảo vệ | Báo động chập mạch, quá tải, quá nhiệt, pin yếu, lỗi quạt |
| Giao diện truyền thông | USB, RS232, RS485, Cổng song song, tiếp điểm khô, Khe cắm thông minh, LBS, Thẻ SNMP (tùy chọn), Thẻ rơle (tùy chọn) |
| Môi trường hoạt động | |
| Nhiệt độ hoạt động | 0~40°C |
| Nhiệt độ lưu trữ: | -25~55°C |
| Phạm vi độ ẩm | 0~95% (Không ngưng tụ) |
| Độ cao | <1500m |
| Mức độ tiếng ồn | <63dB |
| Tiêu Chuẩn | |
| An toàn | IEC/EN62040-1, IEC/EN62477-1 |
| EMC | IEC/EN 62040-2 (IEC 61000-2-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC61000-4-11) |
| Vật Lý | |
| Kích thước | 442x850x1200 |
| Trọng lượng | 200 |
