Mô tả

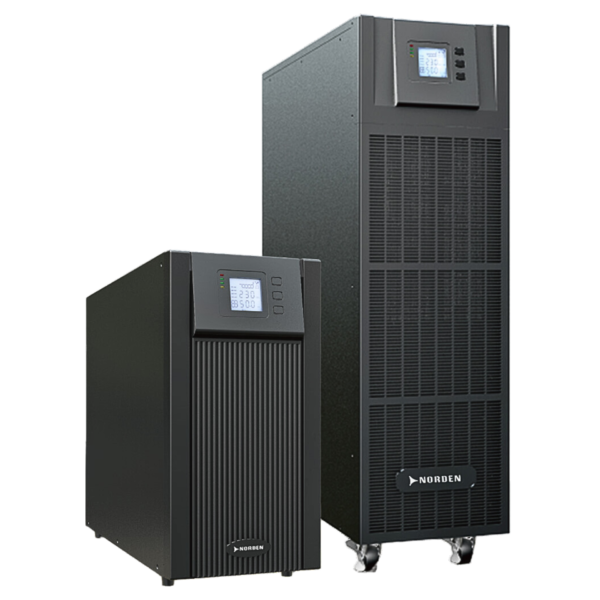

15kVA Double Conversion Rack/Tower 3/3, 3/1 UPS with TFT Display (External Battery) là một thiết bị UPS (Uninterruptible Power Supply) chuyển đổi kép (online double conversion) với công suất 15kVA, có thể được gắn trong rack hoặc ở dạng tower. Dưới đây là một số tính năng chính của thiết bị này:
Tính Năng Chính:
- Công Nghệ Chuyển Đổi Kép Trực Tuyến (Online Double Conversion): UPS hoạt động theo công nghệ chuyển đổi kép, chuyển đổi điện từ AC sang DC và sau đó trở lại AC, đảm bảo cung cấp nguồn điện liên tục và ổn định cho các thiết bị quan trọng.
- Công Suất Mạnh Mẽ 15kVA: Công suất đầu ra 15kVA (13500W) giúp đáp ứng nhu cầu năng lượng của các hệ thống lớn và phức tạp, phù hợp cho các trung tâm dữ liệu, máy chủ, và các thiết bị công nghiệp.
- Giao Diện TFT Hiển Thị: Thiết bị có màn hình TFT hiển thị thông minh, cho phép người dùng dễ dàng theo dõi và quản lý các thông số hoạt động như điện áp đầu vào, điện áp đầu ra, tải, điện áp pin, và nhiệt độ bên trong.
- Pin Ngoài (External Battery): Hỗ trợ sử dụng pin ngoài, giúp tăng thời gian hoạt động trong trường hợp mất điện, đáp ứng nhu cầu của các hệ thống yêu cầu thời gian dự phòng pin lâu hơn.
- Giao Diện Truyền Thông Đa Dạng: Hỗ trợ nhiều giao diện truyền thông như RS232, USB, thẻ SNMP (tùy chọn), và thẻ Modbus, giúp dễ dàng kết nối và quản lý từ xa.
- Chế Độ Tiết Kiệm Năng Lượng (ECO Mode): Chế độ ECO giúp tiết kiệm năng lượng khi không cần thiết, tăng cường hiệu quả hoạt động tổng thể.
- Khả Năng Khởi Động Nguội: Tính năng khởi động nguội cho phép UPS khởi động ngay cả khi không có nguồn điện đầu vào, đảm bảo thiết bị có thể hoạt động trong mọi tình huống khẩn cấp.
- Độ Ổn Định Điện Áp và Tần Số: Hệ thống điều chỉnh điện áp tự động (AVR) giúp duy trì mức điện áp ổn định trong suốt quá trình hoạt động, bảo vệ thiết bị khỏi các biến động điện áp và tần số.
| Công suất | |
| VA | 15 000 |
| Watts | 13 500 |
| Đầu vào | |
| Điện áp đầu vào | 380/400/415Vac; (3Ph+N+PE), 220/230/240Vac (L+N+PE) |
| Phạm vi điện áp hoạt động | 208~478Vac; 120~276Vac |
| Phạm vi tần số hoạt động | 40~70Hz |
| Hệ số công suất đầu vào | ≥0.99 |
| Điện áp tối đa | 220V: +25% (tùy chọn +10%,+15%,+20%) 230V: +20% (tùy chọn +10%,+15%), 240V: +15% (tùy chọn +10%) |
| Điện áp tối thiểu | -45% (tùy chọn -20%,-30%) |
| Bỏ qua phạm vi tần số | Phạm vi bảo vệ tần số: ±10％ |
| Đầu vào máy phát điện | Hỗ trợ |
| Đầu ra | |
| Điện áp đầu ra | 220/230/240Vac |
| Hệ số công suất đầu ra | 0.9 |
| Điều chỉnh điện áp | ±1% |
| Phạm vi tần số (chế độ dòng) | ±1%/±2%/±4%/±5%/±10% tần số định mức (tùy chọn) |
| Phạm vi tần số (chế độ pin) | 50Hz / 60Hz (±0,1)Hz |
| Hệ số đỉnh | 3:1 |
| Tổng méo dạng sóng điện áp | ≤2% THD (tải tuyến tính), ≤5% THD (tải phi tuyến tính) |
| Pin | |
| Điện áp pin | 192/216/240Vdc (16/18/20 viên) với dây trung tính |
| Dung lượng | 9Ah/12V (tùy chọn 7Ah/12V) |
| Thời gian sạc điển hình | 6~8 giờ (đến 90% dung lượng đầy) |
| Dòng sạc | 16A(Tối đa) |
| Tính năng hệ thống | |
| Thời gian chuyển đổi | Chuyển từ nguồn chính sang pin: 0ms Chuyển từ nguồn chính sang chế độ bỏ qua: 0ms |
| Quá tải (Chế độ đường dây) | Tải ≤110%: 60 phút Tải ≤125%: 10 phút Tải ≤150%: 1 phút Tải >150%: chuyển sang chế độ bỏ qua ngay lập tức |
| Quá tải (Chế độ bỏ qua) | 63A (Cầu dao) |
| Ngắn mạch | Giữ toàn hệ thống |
| Quá nhiệt | Chế độ dòng: Chuyển sang chế độ bỏ qua Chế độ dự phòng: Tắt UPS ngay lập tức |
| Pin yếu | Cảnh báo và tắt nguồn |
| Pin | Quản lý pin tiên tiến |
| Cảnh báo âm thanh và hình ảnh | Sự cố dòng, pin dưới điện áp, quá tải, lỗi hệ thống |
| Hiển thị LED & LCD | Chế độ dòng, chế độ pin, chế độ tiết kiệm năng lượng, chế độ bỏ qua, pin dưới điện áp, cuá tải & lỗi UPS |
| Hiển thị LCD | Điện áp đầu vào, tần số đầu vào, điện áp đầu ra, tần số đầu ra, Phần trăm tải, điện áp pin, nhiệt độ bên trong & thời gian dự phòng pin còn lại |
| Giao diện truyền thông | Thẻ RS232, USB, SNMP (tùy chọn), Thẻ song song (tùy chọn), Thẻ chuyển tiếp (tùy chọn) |
| Môi trường hoạt động | |
| Nhiệt độ hoạt động | 0~40°C |
| Nhiệt độ lưu trữ: | -25~55°C |
| Phạm vi độ ẩm | 20~95% (Không ngưng tụ) |
| Độ cao | <1500m |
| Mức độ tiếng ồn | <55dB |
| Tiêu Chuẩn | |
| An toàn | IEC/EN62040-1, IEC/EN62477-1 |
| EMC | IEC/EN62040-2, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC61000-4-11, IEC61000-2-2 |
| Vật Lý | |
| Kích thước | 220 x 531 x 450 mm |
| Trọng lượng | 24 |
